CINTROPUR Filtr mechaniczny NW 340 1 1/4"

Filtr Cintropur NW 340

Zastosowanie

Seria filtrów do wody NW 340 przeznaczona jest do filtrowania wody czystej o niskiej zawartości zawiesin takiej jak wody miejskie, deszczowe, wody ze studni, wody źródlane. Możliwe dziedziny zastosowań to przemysł, rolnictwo i instalacje zbiorcze. Filtry NW znajdują zastosowanie przy dużych przepływach wody. Zapewniają skuteczną filtrację w instalacjach wymagającej niskich stężeń zawiesin. Często stosowane są, jako filtry ochronne zabezpieczające instalacje i inne urządzenia uzdatniające wodę jak instalacje jonitowe czy membranowe. Filtry wyposażone w drobnosiatkowy wkład ze stali nierdzewnej. Filtr ten zapewnia ciągłe filtrowanie wody zatrzymując na siatce filtracyjnej zanieczyszczenia tj. rdzę, piasek, strzępy konopi itp. Zanieczyszczenia gromadzone są na dnie przezroczystej obudowy i mogą być łatwo usunięte przez chwilowe otwarcie spustu. Ze względu na niewielkie rozmiary filtr może być instalowany tam, gdzie jest mało miejsca do zabudowy.

Zasada działania

Filtry działają na zasadzie filtracji powierzchniowej. Woda przeznaczona do filtracji doprowadzana jest przez króciec zasilający do głowicy filtra i dalej do zewnętrznej powierzchni siatki filtracyjnej zamontowanej w kloszu mocowanym do głowicy. Woda wpływając do filtra, dostaje się do komory filtracyjnej i od strony zewnętrznej omywa siatkę filtracyjna, która na powierzchni zewnętrznej zatrzymuje zanieczyszczenia. Otwarcie zaworu kulowego powoduje opłukanie wkładu filtracyjnego i usunięcie zanieczyszczeń na zewnątrz przy jednoczesnym zapewnieniu dostawy przefiltrowanej wody. Przy trwałym zanieczyszczeniu siatka wymieniana jest na nową a filtr odzyskuje swoje wyjściowe parametry. Częstotliwość czyszczenia i wymiany filtra zależna jest od wielu czynników jak zawartość zawiesin, utlenialność, mętność oraz inne zanieczyszczenia wody i praktycznie określana jest dla każdego przypadku indywidualnie. Filtr posiada atest PZH

Budowa

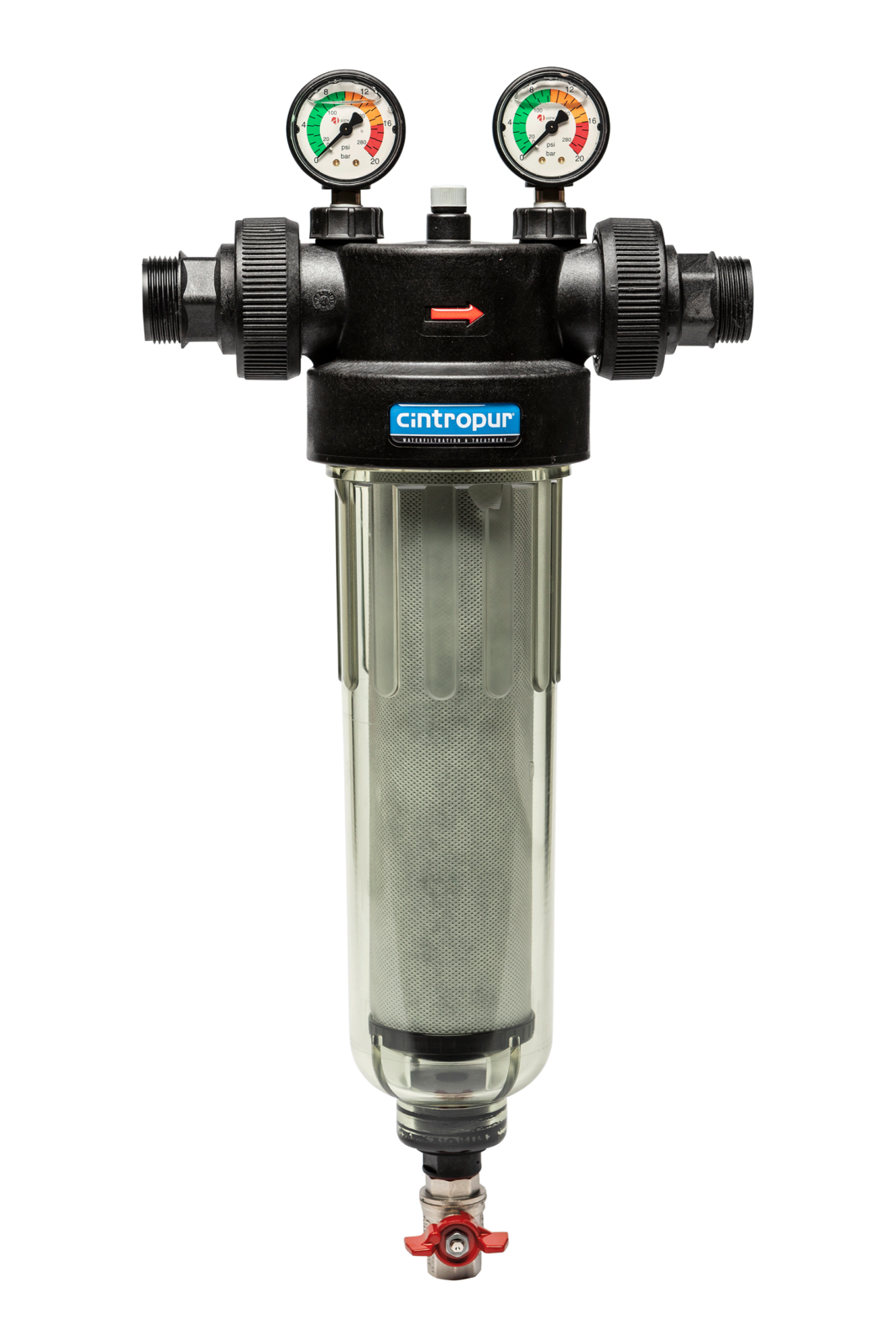

Filtr składa się z głowicy wykonanej z tworzywa sztucznego z króćcami przyłączeniowymi do której przyłączony jest złączem zaciskowym klosz, w którym umieszczony jest wkład siatkowy. W dolnej części kosza zamontowano zawór kulowy umożliwiający opróżnianie filtra. Klosz filtra wykonano, jako przezroczysty, co pozwala optycznie sprawdzić stan powierzchni wkładu filtracyjnego. Ze względu na niewielki ciężar filtr może być zamontowany bezpośrednio na przewodzie. Filtr wyposażono w manometry umieszczone na głowicy filtra mierzące ciśnienie na wlocie i wylocie wody

Wyposażenie standardowe:

• głowica z tworzywa z manometrami
• przezroczysta obudowa
• wkład filtracyjny 25µ
• klucz do obudowy
• zawór ściekowy
